Sling xích 4 chân đạt chuẩn có độ bền cao giá tốt

7 Lượt xem

Mua sling xích 4 chân chất lượng, chuẩn WLL, Grade 80/100 giá tốt tận xưởng. Tư vấn tính góc nâng & tải trọng an toàn. Nhận báo giá Cáp Thép Bình Dương ngay!

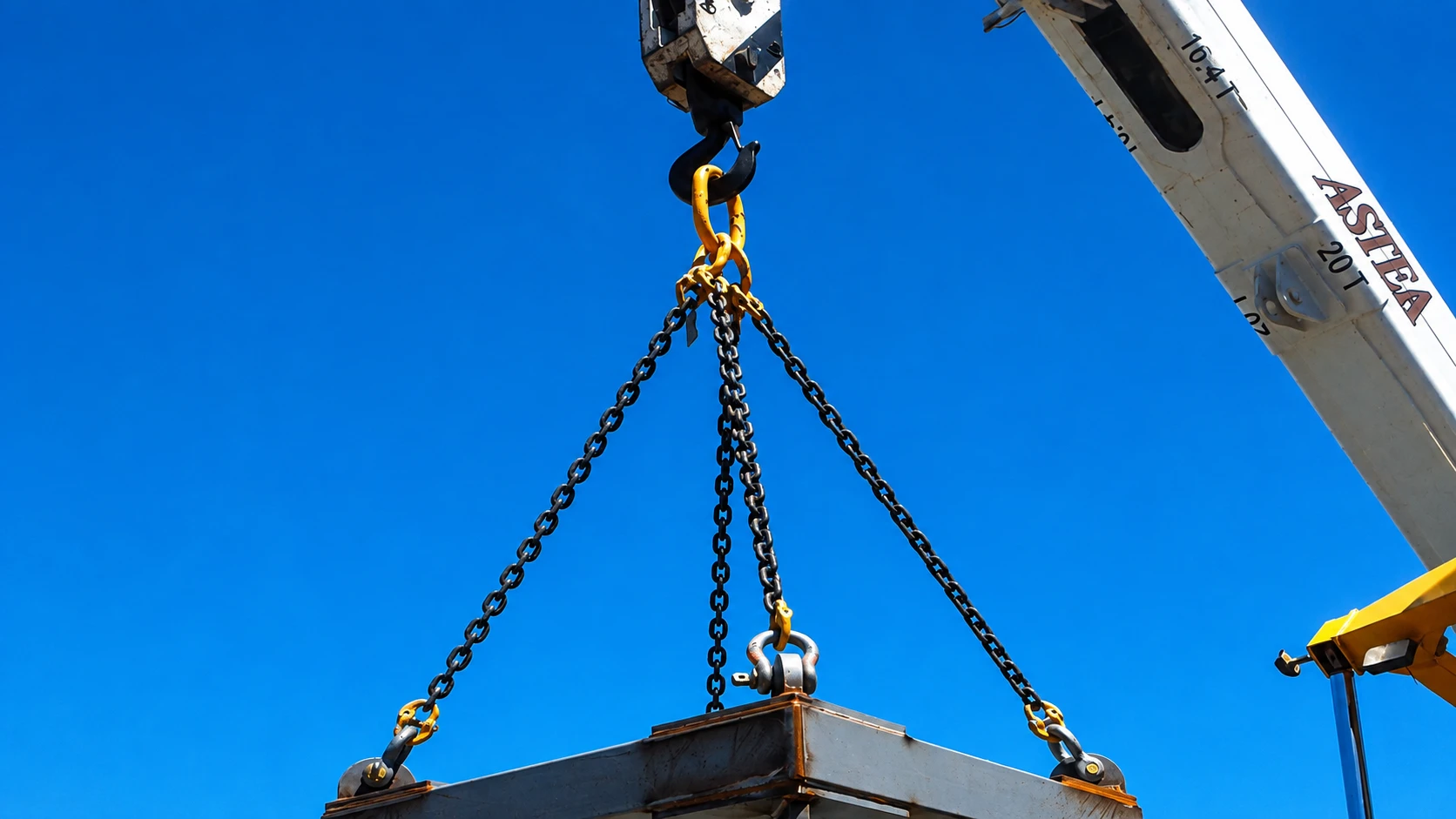

Sling xích 4 chân là cụm phụ kiện nâng hạ gồm bốn nhánh xích liên kết với vòng khuyên chính và các đầu móc cẩu. Cấu hình này phù hợp với kiện hàng lớn, cồng kềnh hoặc có bốn điểm nâng. Tuy nhiên, lựa chọn phù hợp không dựa vào số chân mà phải xem đồng thời WLL, Grade xích, góc làm việc, tâm tải và khả năng chịu tải của toàn bộ cụm sling.

Sling xích 4 chân là gì? Vì sao thường dùng cho hàng nặng?

Sling xích 4 chân, còn gọi là sling xích 4 nhánh, chùm xích cẩu 4 chân hoặc four-leg chain sling, là hệ thống nâng có bốn nhánh xích cùng liên kết với một cụm vòng khuyên phía trên. Đầu còn lại của mỗi nhánh được lắp móc cẩu, ma ní hoặc phụ kiện đầu cuối phù hợp với điểm nâng của kiện hàng. Cấu hình bốn nhánh tạo ra nhiều điểm liên kết, vì vậy thường được cân nhắc cho máy móc, bồn, khung thép, khuôn lớn và những cấu kiện được thiết kế với bốn tai nâng.

Điểm dễ hiểu sai nhất là “4 chân” không đồng nghĩa tải của kiện hàng luôn chia đều 25% cho mỗi chân. Trong thực tế, sai số chiều dài, vị trí trọng tâm, độ cứng của kiện hàng và góc từng nhánh có thể khiến lực tập trung nhiều hơn vào hai hoặc ba chân. Tài liệu kỹ thuật của THIELE cũng lưu ý rằng với tải cứng, phần lớn khối lượng có thể được tiếp nhận bởi hai hoặc ba chân, trong khi các chân còn lại chủ yếu hỗ trợ cân bằng. Vì vậy, doanh nghiệp phải xem WLL của đúng bộ sling và cấu hình thực tế thay vì tự cộng tải của bốn sợi xích.

Về tiêu chuẩn kỹ thuật, ISO 4778:2019 quy định yêu cầu, phương pháp xác định tải và thử nghiệm cho sling xích Grade 8 dạng hàn từ một đến bốn chân. Phạm vi tiêu chuẩn sử dụng các thành phần tương thích như xích theo ISO 3076, móc theo ISO 7597 và các chi tiết liên kết liên quan. Bên cạnh đó, ASME B30.9:2025 bao quát các yêu cầu về chế tạo, sử dụng, kiểm tra, thử nghiệm và bảo dưỡng sling phục vụ nâng hạ.

Cấu tạo của bộ sling xích 4 chân

Một bộ sling bốn nhánh không đơn thuần là bốn đoạn xích ghép lại với nhau. Đây là một hệ thống phụ kiện chịu lực hoàn chỉnh. Phần trên thường sử dụng Master Link hoặc Master Link Assembly để kết nối với móc của cầu trục, cần cẩu hoặc pa lăng. Từ cụm vòng khuyên này, bốn nhánh xích được nối xuống các điểm nâng thông qua các phụ kiện đầu cuối.

Vòng khuyên chính: kết nối toàn bộ sling với móc của thiết bị nâng.
Bốn nhánh xích chịu lực: sử dụng xích phù hợp cho lifting, có Grade và WLL xác định.
Coupling Link: khóa nối giữa xích, vòng khuyên và phụ kiện đầu cuối.
Móc cẩu hoặc ma ní: liên kết từng chân sling với điểm nâng của kiện hàng.
Phụ kiện thu ngắn: có thể được trang bị ở một số cấu hình để điều chỉnh chiều dài theo thiết kế của nhà sản xuất.

Nguyên tắc quan trọng là WLL của toàn bộ bộ sling bị giới hạn bởi thành phần có tải định mức thấp nhất. Một bộ xích có khả năng chịu tải cao nhưng kết hợp với móc, khóa nối hoặc Master Link có WLL thấp hơn thì toàn bộ hệ sling phải được giới hạn theo thành phần đó.

Doanh nghiệp đang xây dựng cấu hình hoàn chỉnh có thể tham khảo thêm các dòng móc cẩu để lựa chọn phụ kiện đầu cuối phù hợp với nhu cầu nâng hạ.

Cách lựa chọn sling xích 4 chân cho hàng nặng

Xác định tải trọng, kích thước và tâm tải

Đối với hàng nặng, thông tin “kiện hàng nặng 5 tấn” vẫn chưa đủ để xác định sling phù hợp. Bộ phận kỹ thuật hoặc mua hàng còn cần xem kích thước, hình dạng, vị trí trọng tâm và cách bố trí các điểm nâng. Nếu tâm tải lệch hoặc bốn tai nâng không được bố trí cân đối, lực tác động lên từng chân có thể khác nhau đáng kể.

Do đó, sling xích 4 chân đặc biệt hữu ích khi kiện hàng thực sự có bốn điểm liên kết phù hợp, nhưng bốn chân sling không thể tự khắc phục một kiện hàng có trọng tâm bất thường. Với các cấu kiện phức tạp, tải không đối xứng hoặc phương án nâng đặc biệt, cấu hình cần được người có chuyên môn đánh giá dựa trên dữ liệu của tải và hệ thống nâng.

Kiểm tra Grade và WLL

Trong các hệ chain sling công nghiệp, Grade 80 và Grade 100 là hai nhóm xích hợp kim thường gặp. Tuy nhiên, Grade hoặc đường kính xích không phải thông tin duy nhất để xác định khả năng chịu tải. Thông số quan trọng đối với người mua là WLL – Working Load Limit, tức tải trọng làm việc cho phép của bộ sling trong cấu hình đã được xác định.

ISO 4778:2019 áp dụng cho sling Grade 8 với đường kính danh nghĩa từ 4 mm đến 45 mm trong phạm vi tiêu chuẩn. Con số này không phải bảng hướng dẫn để người dùng tự chọn kích thước xích. WLL thực tế cần được đối chiếu theo tag, load chart, tài liệu kỹ thuật và cấu hình của đúng nhà sản xuất.

Không mặc định bốn chân cùng chịu tải như nhau

Đây là phần quan trọng nhất khi lựa chọn sling nhiều nhánh. Một bộ bốn chân nhìn cân đối không có nghĩa cả bốn nhánh chắc chắn chịu lực bằng nhau. Chỉ cần sự khác biệt nhỏ về chiều dài, vị trí tai nâng, độ cứng của kiện hàng hoặc trọng tâm cũng có thể làm một số chân chịu nhiều lực hơn những chân còn lại.

Các tài liệu kỹ thuật về multi-leg sling cho thấy trường hợp thực tế có thể xảy ra khi phần lớn tải tập trung vào hai nhánh đối diện. Vì vậy, không được mặc định WLL của sling 4 chân bằng bốn lần tải của một chân. Khả năng chịu tải phải lấy theo rating của bộ sling hoàn chỉnh và điều kiện sử dụng đã được nhà sản xuất hoặc người có chuyên môn xác định.

Lưu ý đến góc làm việc

Góc giữa các nhánh và phương nâng ảnh hưởng trực tiếp đến lực căng trên xích. Khi các nhánh mở rộng hơn, thành phần lực ngang tăng, từ đó tải tác động lên từng nhánh có thể lớn hơn. Vì vậy, cùng một Grade và cùng đường kính xích nhưng WLL của hệ sling có thể khác nhau giữa các cấu hình góc.

Đây cũng là lý do câu hỏi “sling xích 4 chân chịu được bao nhiêu tấn?” không thể trả lời chỉ bằng một con số chung. Doanh nghiệp nên sử dụng bảng tải của đúng bộ sling thay vì lấy một bảng thông số trên Internet áp dụng cho mọi thương hiệu và mọi cấu hình.

Đồng bộ Master Link, khóa nối và móc cẩu

Với hệ bốn nhánh, Master Link Assembly phải phù hợp với cả móc của thiết bị nâng và tải định mức của cụm sling. Tương tự, Coupling Link và móc tại mỗi nhánh cần được lựa chọn theo đúng hệ phụ kiện. Nếu một chi tiết có WLL thấp hơn, chi tiết đó trở thành giới hạn tải của toàn bộ hệ thống.

Một sai lầm thường gặp là lựa chọn phụ kiện dựa trên việc “lắp vừa”. Tuy nhiên, vừa kích thước không đồng nghĩa tương thích về tải trọng, cấp vật liệu và phương thức liên kết. Đây là lý do không nên tự thay đổi cấu hình bằng linh kiện không xác định rõ thông số kỹ thuật.

Sling xích 4 chân khác gì sling xích 2 chân?

Tiêu chí	Sling xích 2 chân	Sling xích 4 chân
Số điểm liên kết	Thường phù hợp tải có 2 điểm nâng	Phù hợp hàng có 4 điểm nâng
Loại kiện hàng	Máy móc, dầm hoặc tải hình học tương đối đơn giản	Khung, bồn, khuôn và tải lớn có nhiều điểm liên kết
Phân bố tải	Phụ thuộc hai nhánh và góc làm việc	Không được giả định tải chia đều trên cả 4 chân
Kết cấu sling	Gọn, ít phụ kiện hơn	Nhiều linh kiện, trọng lượng bộ sling lớn hơn
Mục tiêu chính	Kết nối tải tại hai vị trí	Tạo bốn điểm liên kết cho tải có hình học phù hợp

Như vậy, tăng từ hai lên bốn chân không đơn giản là “tăng gấp đôi sức nâng”. Giá trị chính của cấu hình bốn chân nằm ở khả năng tạo thêm điểm liên kết và hỗ trợ kiểm soát những kiện hàng lớn, cồng kềnh có thiết kế điểm nâng phù hợp. Nếu mục tiêu chính là tăng WLL, doanh nghiệp có thể phải xem xét Grade, kích thước xích hoặc thiết kế tổng thể của hệ nâng thay vì chỉ tăng số lượng nhánh.

Sling xích 4 chân thường dùng cho những loại hàng nào?

Trong môi trường công nghiệp, cấu hình bốn nhánh thường được cân nhắc cho những kiện hàng có trọng lượng lớn, kích thước rộng và nhiều điểm nâng. Tại nhà máy cơ khí, sling có thể phù hợp với khuôn lớn, cụm máy, khung thép hoặc thiết bị đã được thiết kế sẵn bốn tai nâng. Trong các nhà xưởng sản xuất, việc có nhiều điểm liên kết cũng hữu ích với những cụm thiết bị có hình dạng không phù hợp với sling một hoặc hai chân.

Trong ngành xây dựng và kết cấu thép, sling bốn nhánh có thể được sử dụng cho các cấu kiện lớn có điểm nâng phù hợp. Tại kho công nghiệp, sling thường là một phần trong hệ thống gồm cầu trục, cổng trục hoặc pa lăng Kyoto. Tuy nhiên, tải trọng danh nghĩa của pa lăng không tự động quyết định WLL của sling; hai thiết bị phải được xem xét như những thành phần riêng trong cùng một hệ thống nâng.

Đối với hàng có bề mặt cần hạn chế trầy xước, sling xích cũng không phải lựa chọn tối ưu trong mọi trường hợp. Doanh nghiệp có thể so sánh với cáp vải hoặc sling cáp thép tùy tải trọng, điều kiện môi trường và yêu cầu bảo vệ bề mặt hàng hóa.

Những sai lầm thường gặp khi chọn sling xích 4 chân

Chọn theo số tấn nhưng không cung cấp kích thước hàng: trọng lượng chỉ là một phần dữ liệu. Tâm tải và vị trí các điểm nâng có thể làm thay đổi đáng kể tải trên từng chân.
Cho rằng bốn chân sẽ chia tải hoàn toàn bằng nhau: đây là giả định không nên sử dụng khi lựa chọn thiết bị nâng. Với tải cứng, sự khác biệt rất nhỏ giữa các nhánh cũng có thể khiến tải dồn vào một số chân.
Dùng xích không rõ Grade cho lifting: không phải loại xích nào dùng để kéo hoặc chằng hàng cũng phù hợp làm sling nâng. Doanh nghiệp có thể tham khảo nhóm dây xích cẩu hàng và trao đổi rõ mục đích sử dụng trước khi lựa chọn.
Thay móc hoặc khóa nối theo kích thước: một phụ kiện nhìn tương đương về kích thước có thể có tải định mức khác. WLL của từng thành phần cần tương thích với toàn bộ bộ sling.
Bỏ qua tình trạng sản phẩm: xích bị biến dạng, xoắn, mòn bất thường, móc hoặc khóa nối hư hỏng cần được người có chuyên môn đánh giá. Không nên tự ý hàn sửa hoặc tiếp tục sử dụng chỉ vì sling vẫn có thể nâng tải.

Kinh nghiệm lựa chọn từ Cáp Thép Bình Dương

Từ kinh nghiệm hơn 10 năm hoạt động trong lĩnh vực cáp thép và phụ kiện nâng hạ, một tình huống Cáp Thép Bình Dương thường gặp ở khách hàng B2B là yêu cầu mua ban đầu chỉ ghi: “bộ sling xích 4 chân 10 tấn, dài 3 mét”. Với bộ phận thu mua, đây có vẻ là thông tin khá đầy đủ. Nhưng dưới góc độ kỹ thuật vẫn còn thiếu hình dạng kiện hàng, tâm tải, khoảng cách bốn điểm nâng, loại đầu móc và thiết bị nâng sử dụng.

Do đó, khi cần báo giá hoặc lựa chọn cấu hình, khách hàng nên chuẩn bị tải trọng thực tế, kích thước kiện hàng hoặc bản vẽ nếu có, số lượng điểm nâng, khoảng cách giữa các tai nâng, chiều dài mong muốn và điều kiện môi trường. Với tải phức tạp, việc xác định cấu hình phù hợp nên được ưu tiên trước khi tối ưu chi phí.

Một nguyên tắc khác là xem xích, vòng khuyên, Coupling Link và móc cẩu như một hệ thống. Không nên mua từng linh kiện riêng rồi mặc định khi ghép lại chúng sẽ có cùng WLL. Hướng dẫn của OSHA đối với alloy steel chain sling cũng nhấn mạnh rằng tải định mức của sling không được vượt quá thành phần có rated capacity thấp nhất.

Cáp Thép Bình Dương cung cấp các nhóm cáp thép, sling xích, sling cáp thép, móc cẩu, ma ní, pa lăng, ròng rọc và phụ kiện nâng hạ phục vụ khách hàng doanh nghiệp, nhà thầu và xưởng sản xuất. Mục tiêu khi tư vấn là giúp khách hàng xác định đúng nhóm sản phẩm và thông số cần thiết trước khi đặt hàng.

Câu hỏi thường gặp về sling xích 4 chân

Sling xích 4 chân chịu được bao nhiêu tấn?

Không có một mức tải chung cho tất cả sling 4 chân. WLL phụ thuộc vào Grade, kích thước xích, góc làm việc, phụ kiện, phân bố tải và rating của nhà sản xuất. Không nên lấy tải của một chân rồi nhân bốn.

4 chân có chịu tải tốt hơn 2 chân không?

Không thể kết luận chỉ dựa trên số chân. Bốn nhánh phù hợp hơn khi tải có bốn điểm nâng và cần nhiều điểm liên kết, nhưng không mặc nhiên có WLL gấp đôi sling hai chân.

Grade 80 và Grade 100 nên chọn loại nào?

Cả Grade 80 và Grade 100 đều xuất hiện trong các hệ sling công nghiệp. Việc lựa chọn cần dựa trên WLL, kích thước, phụ kiện tương thích và tài liệu kỹ thuật của sản phẩm chứ không chỉ dựa vào Grade cao hơn.

Có thể tự ghép 4 sợi xích thành sling không?

Không nên tự lắp ghép khi chưa xác định thông số của cả hệ thống. Xích, Master Link, khóa nối và móc đều ảnh hưởng đến WLL. Bộ sling cần tuân theo cấu hình của nhà sản xuất hoặc đánh giá của người có chuyên môn.

Khi nào nên chọn sling 4 chân thay vì 2 chân?

Sling bốn chân thường phù hợp khi kiện hàng được thiết kế với bốn điểm nâng và cần nhiều điểm liên kết để kiểm soát tải. Với hàng chỉ có hai điểm nâng, sling hai chân có thể là cấu hình phù hợp hơn.

Sling xích có phải lựa chọn tốt nhất cho mọi loại hàng nặng?

Không. Với hàng cần bảo vệ bề mặt hoặc điều kiện làm việc đặc biệt, sling cáp thép, cáp vải hoặc giải pháp khác có thể phù hợp hơn. Nên lựa chọn theo đặc điểm của tải thay vì mặc định hàng nặng luôn sử dụng sling xích.

Kết luận

Sling xích 4 chân là giải pháp phù hợp cho nhiều kiện hàng nặng, cồng kềnh hoặc được thiết kế với bốn điểm nâng trong nhà máy, xưởng cơ khí và công trình. Giá trị của cấu hình bốn nhánh nằm ở khả năng tạo nhiều điểm liên kết và hỗ trợ kiểm soát tải, chứ không phải mặc định tăng khả năng chịu tải lên bốn lần.

Khi lựa chọn, doanh nghiệp cần quan tâm đến WLL của toàn bộ cụm sling, Grade xích, góc làm việc, trọng tâm hàng và tải định mức của từng phụ kiện. Với tải lớn hoặc cấu hình phức tạp, nên sử dụng thông số của nhà sản xuất và đánh giá của người có chuyên môn thay vì tự suy ra tải từ đường kính hoặc số chân sling.

Công ty TNHH Cáp Thép Bình Dương cung cấp cáp thép, sling xích, sling cáp thép, móc cẩu, ma ní, pa lăng và nhiều phụ kiện nâng hạ phục vụ nhu cầu B2B.

Địa chỉ: 148/12, Khu phố 5, P. Định Hoà, TP. Thủ Dầu Một, Bình Dương
Hotline: 0968 088 117 – 0936 116 009
Website: https://capthepbinhduong.vn/

Nếu doanh nghiệp chưa xác định được Grade, chiều dài hoặc cấu hình sling phù hợp, có thể liên hệ Cáp Thép Bình Dương để trao đổi thông số sản phẩm trước khi lựa chọn.
